레일가받침을 활용한 콘크리트 직타설 공법

레일가받침을 활용한 콘크리트 직타설 공법은 기존 단선 시공방법과 달리 압송관을 설치하여 연결할 필요가 없으므로 시공성과 경제성에 매우 유리한 공법입니다. 터널내 침목이 체결된 레일에 가받침을 e-clip으로 임시체결후 미세높이를 조절하여 궤도용 레미콘 트럭이 레일 가받침이 설치된 구간의 궤도를 주행하면서 콘크리트를 직접 타설하는 공법입니다.

주요시공법

  • 침목 사이에 레일가받침을 배치한 후 하부지지용 앵커를 관입하고 철제차륜식 레미콘 트럭으로 콘크리트를 직접타설

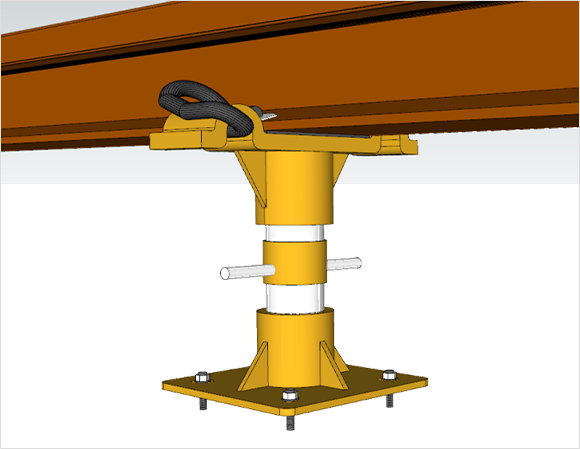

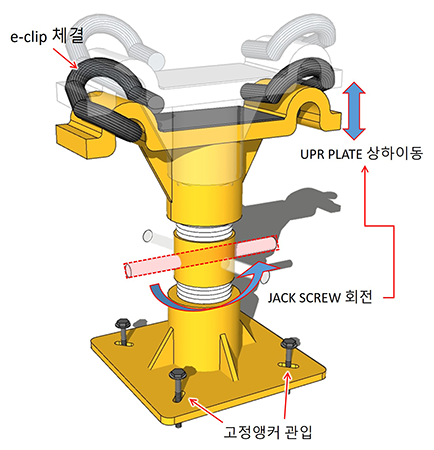

주요 부품

  • 기존 부설된 궤도와 e-clip으로 체결

  • 특수제작된 궤도용 레미콘 하중지지

  • 경제성 향상

    공기 20% 단축 및 압송설비,
    포터블장비 불필요 등으로 시공
    비용 약 10% 절감이 가능합니다.

  • 시공효율성 증대

    단선 또는 복선구간 상관없이
    사전준비 간소화 및 연속 타설이
    가능하여 시공속도가 향상됩니다.

  • 품질확보

    레미콘 직접 타설로 콘크리트 현장
    타설시 재료분리 방지 및 콘크리트
    품질향상에 기여할 수 있습니다.

시공 순서

1단계: 레일 및 침목설치

    • STEP1

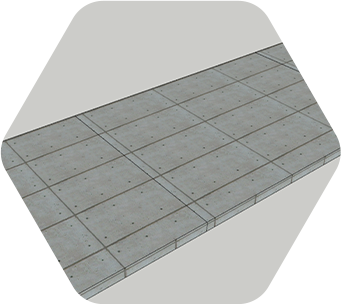

      인버터 청소 및 선형측량

    • STEP2

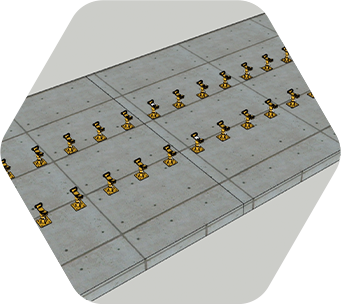

      레일가받침 설치

    • STEP3

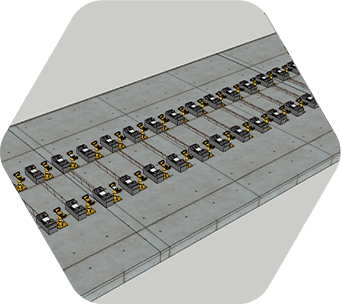

      침목 배열

    • STEP4

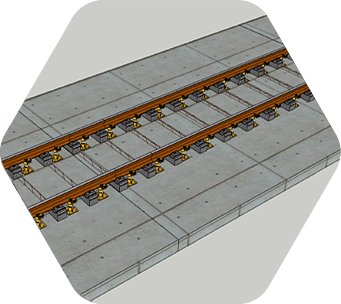

      궤광 조립

2단계: 궤도 정정

    • STEP5

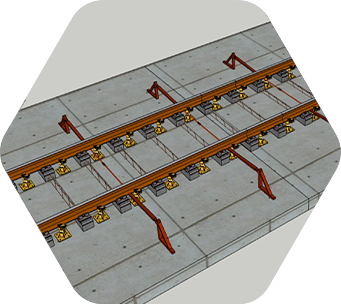

      보강 받침대 설치

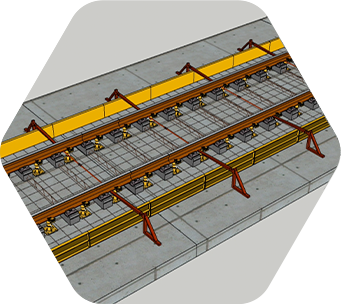

    • STEP6

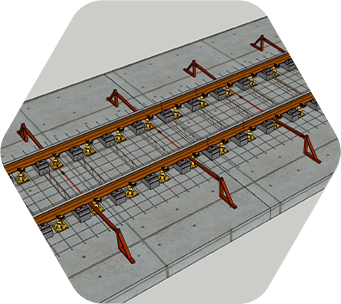

      철근배치 및 조립

    • STEP7

      거푸집 설치 및 궤도정정

    • STEP8

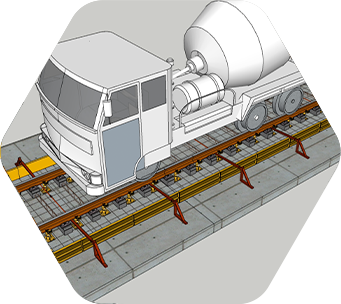

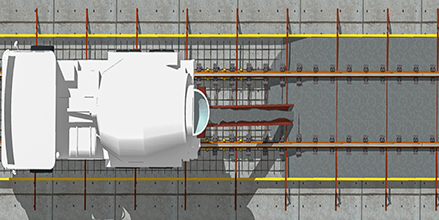

      철제차륜식 레미콘 진입

3단계: 콘크리트 직접타설

    • STEP9

      레일가받침 철거

    • STEP10

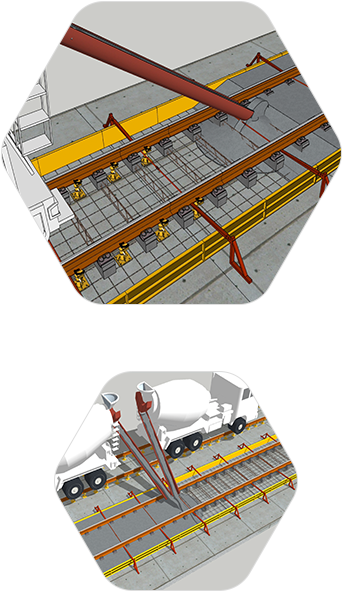

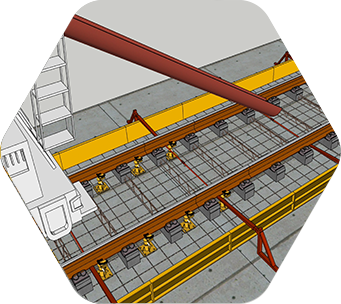

      레미콘 타설

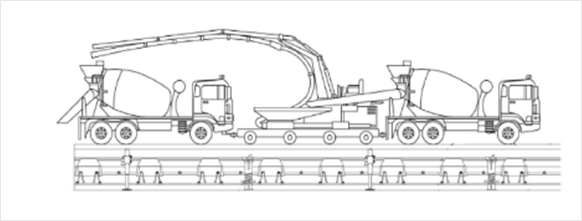

      복선 구간에서의 타설

    • STEP11

      타설 완료 후 거푸집 철거

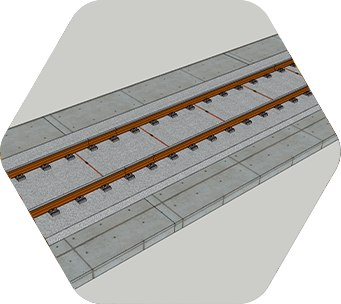

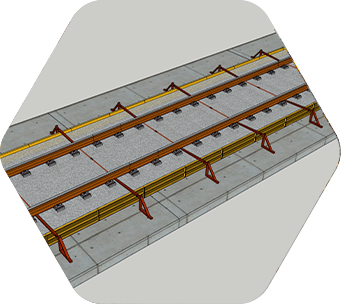

    • 공사완료

      보강 받침대 철거 및 양생

    • • 단선구간 터널 등 제한된 작업공간에서의 콘크리트 궤도부설 가능
