PDP 공법

PDP공법은 지하공간에 구조물을 만들 때 활용하는 공법으로 기존 파이프루프 공법이 가진 단점을 보완하고 강화하는 시공법입니다. 따라서 철도와 지반의 붕괴 위험과 진동에 의한 영향이 적어 시공과정이 안정적이고 시공현장 근처의 피해와 민원을 줄일 수 있는 획기적인 추진공법입니다.

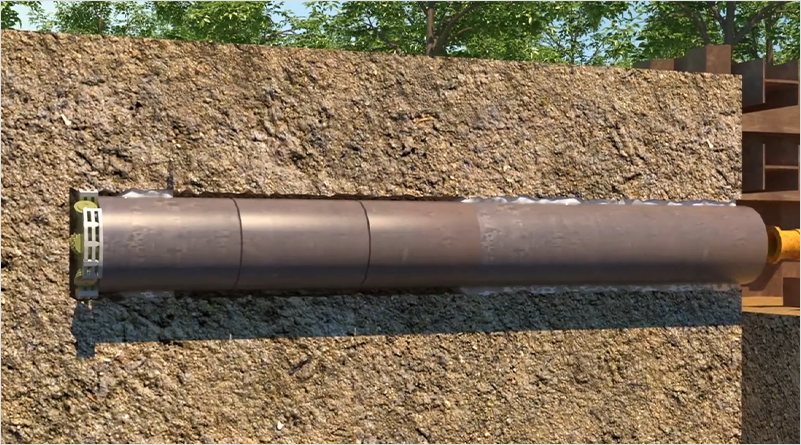

  • 안정성

    • 지반에 관을 압입추진할 때에 여굴을 채우는
      Seal제를 동시에 주입하므로 여굴이 즉각적
      으로 채워져 안정성 확보
    • 추진파이프의 추진길이와 추진관내로 유입되는
      토사량을 1:1 비율로 유지할 수 있는 토사량 조절
      장치를 이용하여  상부 궤도 융기와 상부침하를
      방지하여 안정적인 추진 실시

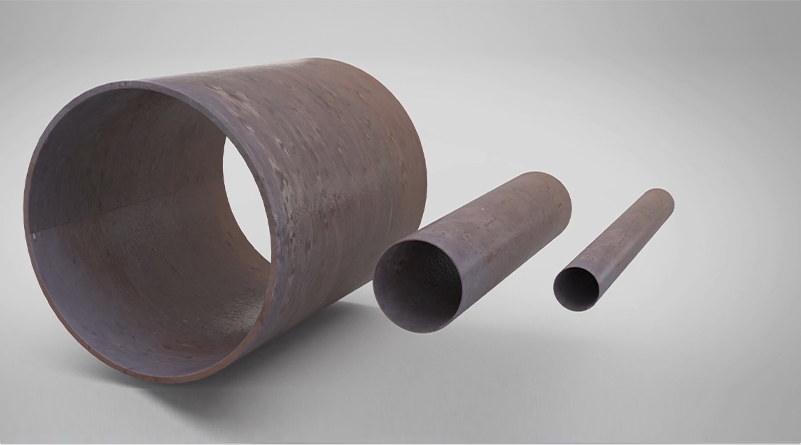

  • 다양성

    • PDP공법은 200mm~3,000mm의 다양한 관 크기적용
    • 현장 여건에 따라 강관 및 압입 추진용 내진관 적용 가능
    • 토사구간 및 암구간 타입별 Cutter 사용으로 최적화된 추진 가능

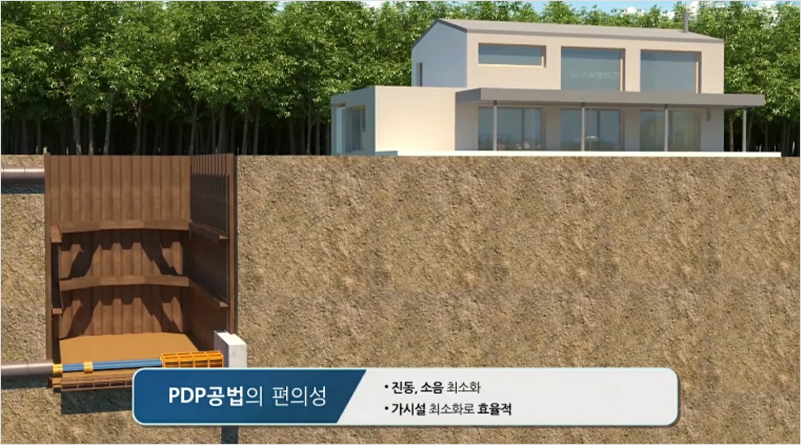

  • 편의성

    • 진동과 소음이 거의 없어 현장 주위 거주민과 인접 사유재산의 손상 피해 최소화

공법 특징

  • 굴진기 Head

    토질조건에 맞추어 HEAD CUTTER를
    적용하면 다양한 토질조건 및
    암반등에도 적용이 가능

  • 콘트롤 조정타워

    자동화된 COMPUTER SYSTEM에
    의해 분석 조정, 통제됨

  • 측량기 센서

    레이저 시스템이 장착되어 추진진행
    상황을 완전 자동화된 컴퓨터 모니터로
    확인되며 오차시 자동으로 수정

  • 추진기

    굴진기 가동 및 PIPE 추진

시공 순서

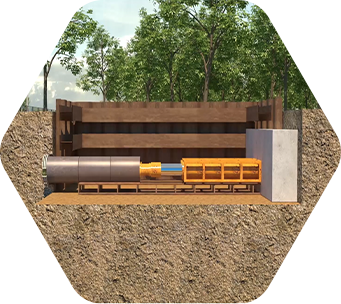

    • STEP 1

      토류가시설 설치 및 굴진기,
      추진기 설치

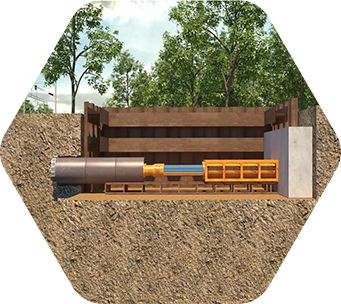

    • STEP 2

      굴진기 전진

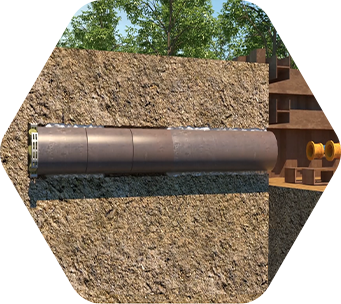

    • STEP 3

      파이프 추진과 동시에
      여굴 채움

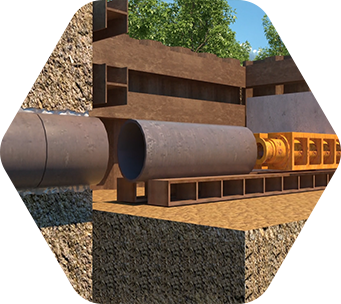

    • STEP 4

      연속 추진 실시

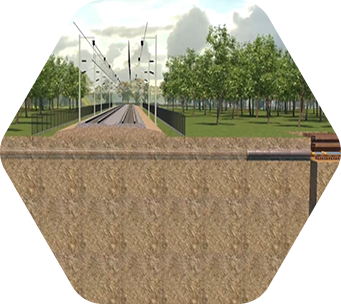

    • STEP 5

      파이프 부설

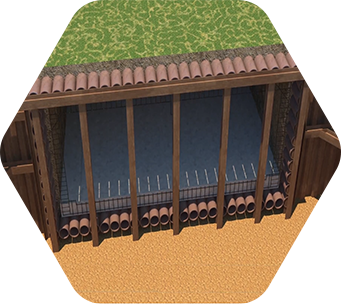

    • STEP 6

      철근 배근 및
      콘크리트 타설

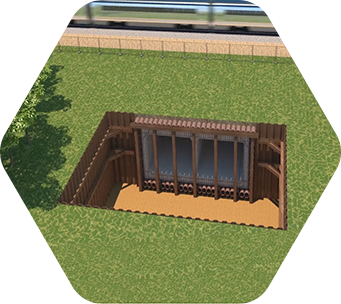

    • STEP 7

      구조물 설치

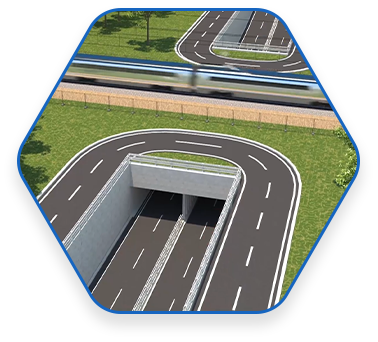

    • 공사완료

      시공완료
